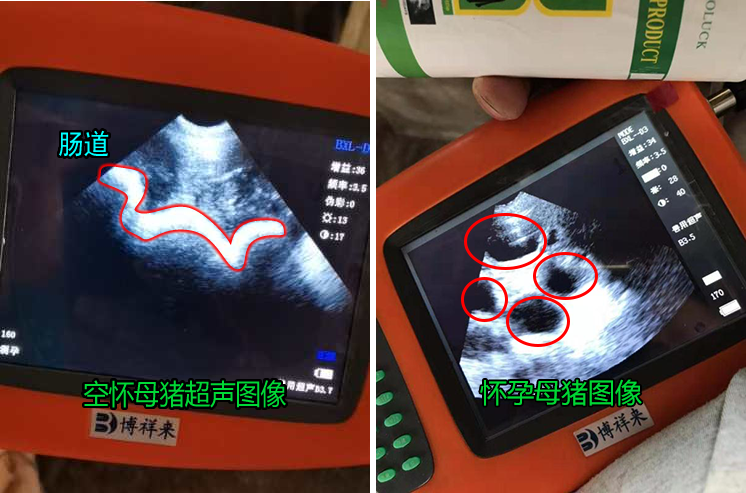

猪用B超机超声显示灰度二维屏幕图像，范围从全白到纯黑。图像由点组成，对于非常致密的组织（例如子宫和皮肤），颜色可以从白色到浅灰色变化，对于密度较低的组织和液体，可以从深灰色到黑色变化。在妊娠诊断中，标准的妊娠诊断是根据周围白灰色子宫组织内出现黑色液泡来做出的。




实时超声技术基于他太耨中包含的专用晶体在施加电流时振动和发射超声波的能力。诊断成像技术基于脉冲回波原理。在这个系统中，电流使晶体振动并每秒产生数百万个超声波。振动之后，晶体立即被阻尼以停止所有振动，从而使反射的超声波回波并振动晶体。振动会产生小电压信号，这些信号被转换为屏幕上的点。超声波的单个往返序列的整个过程发生在百万分之六十五秒内。



猪用B超机超声某些特性会影响其用于生成准确的妊娠诊断图像的能力。例如，超声波会产生高压缩区域和低压缩区域。波的特征在于它在一个周期（波长）内传播的距离，以及波在一秒内重复（周期）的次数。晶体的大小和质量决定了电波的特性，晶体越大，波长越长，频率越低。较大的晶体（例如 3.5 MHz）会产生每秒循环 350 万次的超声波。这些类型的低频超声波深入渗透到动物的软组织中。然而，它们通常还提供较低的图像分辨率（区分不同结构的能力），因为在行进的距离越远，超声回波的损失就越大。相比之下，5.0 MHz 换能器的较小晶体产生的信号传播距离较短，但会产生较高的图像分辨率，因为丢失的回波较少。这些特性的含义涉及可以为选择换能器做出的选择，因为一个将提供更大的深度穿透但分辨率较低，而另一个将促进浅层成像但具有更高的分辨率。正确选择换能器涉及许多考虑因素，包括设备的设计、成本和要可视化的结构的解剖深度。
